Jak zaznaczać na szkicu równe odcinki, kąty i prostopadłość?
Oznaczenia na szkicu są skróconym zapisem informacji podanych w zadaniu. Dzięki nim można szybko odczytać, które elementy należy traktować jako równe, jakie kąty mają tę samą miarę oraz gdzie występuje kąt prosty. Warto jednak stosować je oszczędnie i konsekwentnie: znak powinien coś komunikować, a nie tylko ozdabiać rysunek.

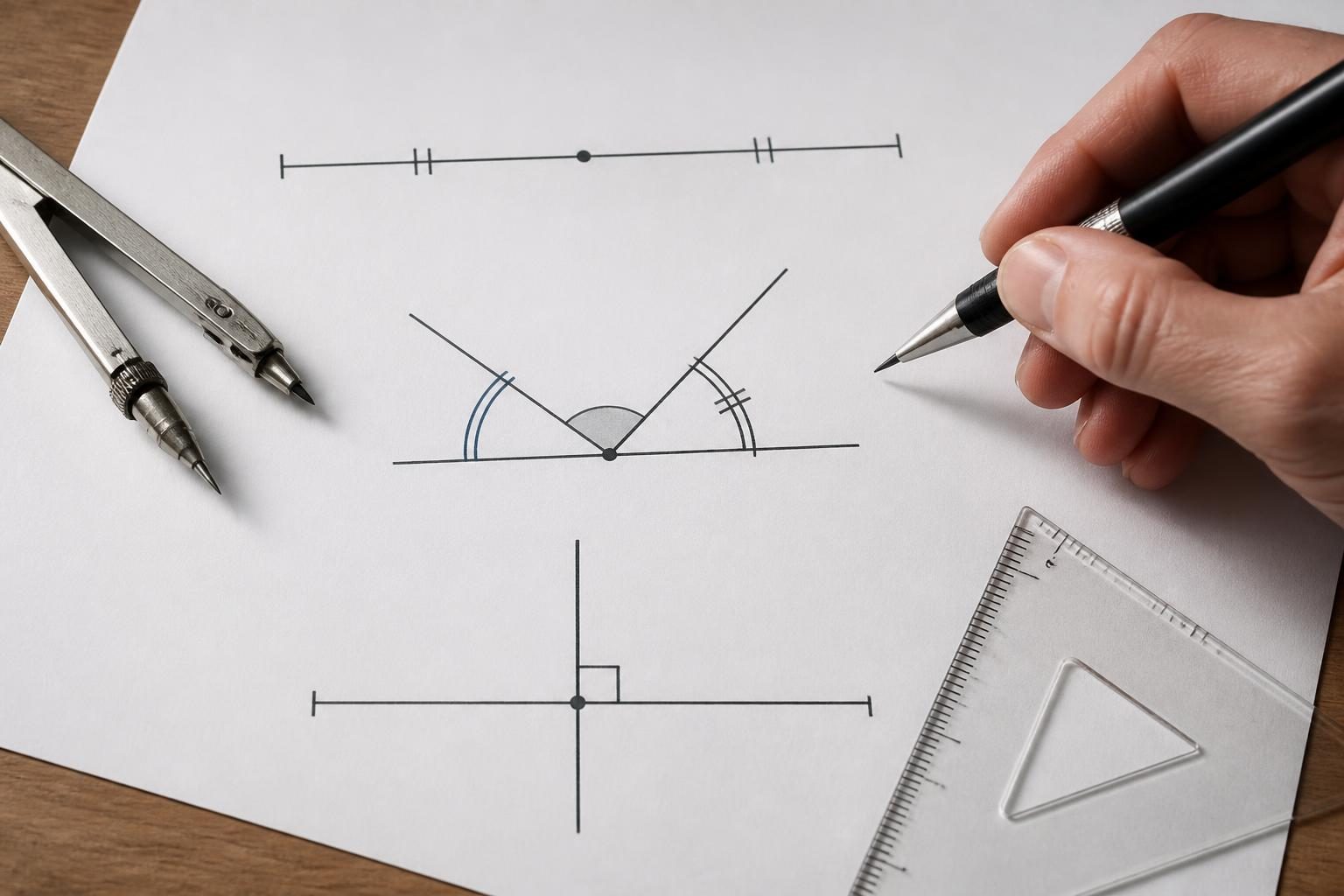

Równe odcinki zaznacza się krótkimi kreskami przecinającymi odcinki, zwykle ustawionymi prostopadle do ich kierunku. Jedna kreska na dwóch odcinkach oznacza ich równość, dwie kreski wskazują inną parę równych odcinków, a trzy kreski jeszcze kolejną. Nie chodzi o liczbę kresek jako wartość matematyczną, lecz o rozróżnienie grup. Jeśli boki AB i CD mają po jednym znaku, a EF i GH po dwóch, szkic pokazuje dwie niezależne równości.
Kreski powinny znajdować się mniej więcej w środkowej części odcinka i nie mogą zasłaniać nazw punktów ani innych istotnych elementów. Przy krótkich bokach lepiej umieścić oznaczenie tak, aby pozostało czytelne także po przerysowaniu figury. Gdy odcinki są łamane lub leżą w różnych kierunkach, znaki należy obracać zgodnie z przebiegiem odcinka. Istotne jest podobieństwo oznaczeń, nie ich idealne położenie.
Równe kąty zaznacza się łukami narysowanymi wewnątrz odpowiednich kątów. Kąty należące do jednej grupy otrzymują taką samą liczbę łuków: jeden łuk oznacza jedną parę lub klasę, dwa łuki inną, a trzy kolejną. Łuk powinien być odsunięty od wierzchołka na tyle, aby nie zlewał się z ramionami kąta. Jeśli kąt jest bardzo mały, można zastosować mniejszy łuk, zachowując jednak ten sam system oznaczeń.
Trzeba uważać, by nie pomylić równości kątów z równością odcinków. Kreski przecinające boki służą do oznaczania długości, natomiast łuki wewnątrz kątów odnoszą się do ich miar. W bardziej złożonej figurze warto używać różnych rodzajów łuków, dzięki czemu zapis pozostaje jednoznaczny. Gdy równość wynika dopiero z późniejszego rozumowania, nie należy zaznaczać jej na początku; można dopisać ją dopiero po uzyskaniu uzasadnienia.
Prostopadłość oznacza się małym kwadratem umieszczonym przy wierzchołku kąta prostego. Dwa jego boki powinny leżeć wzdłuż ramion kąta, a pozostałe tworzyć wyraźny narożnik wewnątrz figury. Taki symbol różni się od łuku używanego przy zwykłym kącie i jednoznacznie informuje, że dane proste lub odcinki przecinają się pod kątem 90 stopni. Przy kącie prostym znajdującym się na zewnątrz figury kwadrat należy umieścić po właściwej stronie przecięcia, bez zasłaniania etykiet.
Przed zakończeniem szkicu dobrze przeprowadzić krótką kontrolę oznaczeń:
- czy każda grupa identycznych znaków odpowiada jednej konkretnej własności,
- czy różne równości mają różne oznaczenia,
- czy symbole nie zostały naniesione wyłącznie dlatego, że figura tak wygląda,
- czy oznaczenia są czytelne i nie kolidują z nazwami punktów,
- czy w razie potrzeby wiadomo, z którego fragmentu treści wynika dany znak.
Pomocne bywa również rozdzielenie szkicu na dwie warstwy: najpierw wpisuje się dane, a dopiero później wnioski uzyskane w rozwiązaniu. Jeśli z konstrukcji wynika nowa równość odcinków albo kątów, można ją zaznaczyć innym kolorem lub dopisać obok jako element rozumowania. W ten sposób diagram nie tylko porządkuje informacje, lecz także pokazuje rozwój argumentu i ułatwia sprawdzenie, czy każdy krok ma podstawę.
Jak odróżnić obwód, pole i objętość?

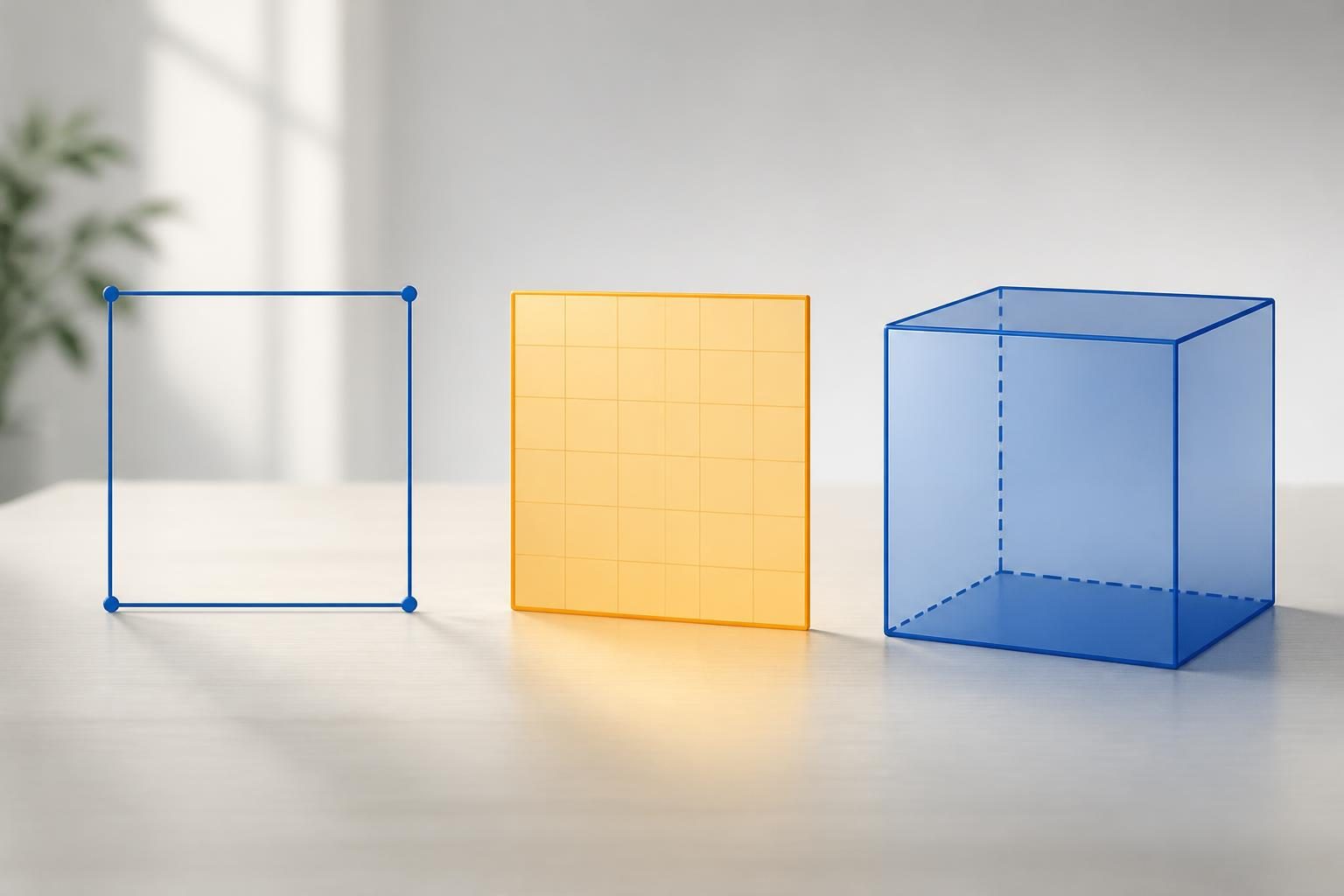

Obwód, pole i objętość opisują różne cechy figury, dlatego nie można traktować ich jak zamiennych sposobów mierzenia tego samego. Obwód dotyczy długości granicy figury, pole informuje o wielkości zajmowanej przez nią powierzchni, a objętość określa przestrzeń zajętą przez bryłę. Zanim wybierzesz wzór, zapytaj więc: czy mierzę „dookoła”, „wewnątrz”, czy „w środku” obiektu?
Obwód jest sumą długości wszystkich boków figury płaskiej. Jeśli prostokąt ma boki długości 6 cm i 4 cm, jego obwód wynosi 6 + 4 + 6 + 4 = 20 cm. Można też zapisać to krócej: 2 · 6 cm + 2 · 4 cm. Jednostka obwodu jest jednostką długości, na przykład centymetr, metr albo kilometr. Obwód pojawia się wtedy, gdy planujesz ogrodzenie działki, obszycie obrusu lub listwę biegnącą wzdłuż krawędzi.
Pole mierzy powierzchnię wnętrza figury płaskiej. Dla prostokąta obliczamy je, mnożąc długość przez szerokość: 6 cm · 4 cm = 24 cm2. Zwróć uwagę na zapis jednostki. Nie jest to zwykły centymetr, lecz centymetr kwadratowy, ponieważ rozważamy dwuwymiarową powierzchnię. Pole przydaje się przy ustalaniu ilości farby potrzebnej do pomalowania ściany, liczby płytek na podłodze czy powierzchni materiału.
Objętość dotyczy brył, czyli obiektów mających trzy wymiary. W prostopadłościanie mnożymy długość, szerokość i wysokość. Dla wymiarów 6 cm, 4 cm i 3 cm otrzymujemy 6 · 4 · 3 = 72 cm3. Jednostka objętości jest sześcienna: cm3, m3 albo litr, jeśli opisujemy pojemność. Objętość odpowiada na pytanie, ile miejsca zajmuje bryła lub ile cieczy można w niej zmieścić.
Pomaga prosty test językowy:
- gdy pojawiają się słowa granica, krawędź, ogrodzenie, obwódka, prawdopodobnie chodzi o obwód;
- gdy mowa o powierzchni, pokryciu, malowaniu lub płytkach, szukasz pola;
- gdy zadanie dotyczy pojemnika, zawartości, zanurzenia albo miejsca zajmowanego przez bryłę, obliczasz objętość.
Warto także sprawdzać jednostki przed rozpoczęciem rachunków. Jeśli jeden wymiar podano w metrach, a drugi w centymetrach, najpierw sprowadź je do tej samej jednostki. Przy obwodzie wynik zachowa jednostkę długości, przy polu pojawi się jednostka kwadratowa, a przy objętości — sześcienna. Sama jednostka często ujawnia błąd: wynik pola zapisany w centymetrach zamiast centymetrów kwadratowych powinien wzbudzić czujność.
Nie zakładaj, że większy obwód oznacza większe pole. Dwie figury mogą mieć taki sam obwód, a różne pola. Przykładowo prostokąty o wymiarach 8 cm × 2 cm oraz 5 cm × 5 cm mają odpowiednio obwody 20 cm i 20 cm, lecz pola 16 cm2 i 25 cm2. To pokazuje, że obwód i pole opisują niezależne aspekty kształtu. Podobnie dwie bryły o tej samej objętości mogą mieć różne pola powierzchni.
- Wypisz, co dokładnie ma zostać zmierzone.
- Ustal, czy obiekt jest figurą płaską, czy bryłą.
- Dobierz wzór do wskazanej wielkości, a nie do samego wyglądu rysunku.
- Sprawdź jednostki i oceń, czy wynik ma sens w opisanej sytuacji.
Takie rozróżnienie porządkuje rozwiązanie i chroni przed mechanicznym podstawieniem liczb do pierwszego zapamiętanego wzoru. Geometria staje się wtedy nie kolekcją formuł, lecz świadomym opisem tego, co rzeczywiście mierzysz.
